전자블록으로 회로를 만들 때 가장 많이 만들어 보게 되는 회로 중 하나가 바로 발진 회로입니다. 이 발진 회로를 이용하면 아기새가 우는 것처럼’ 삐요삐요’ 소리를 낼 수 있는데, NT-55 회로 안에도 이 원리를 이용한 No.28 電子小鳥 (전자아기새) 회로가 있습니다. 이 글에서는 이 회로를 EX-150 복각판을 이용해 동일한 토폴로지(topology) 기반 회로로 구현해 보았습니다.

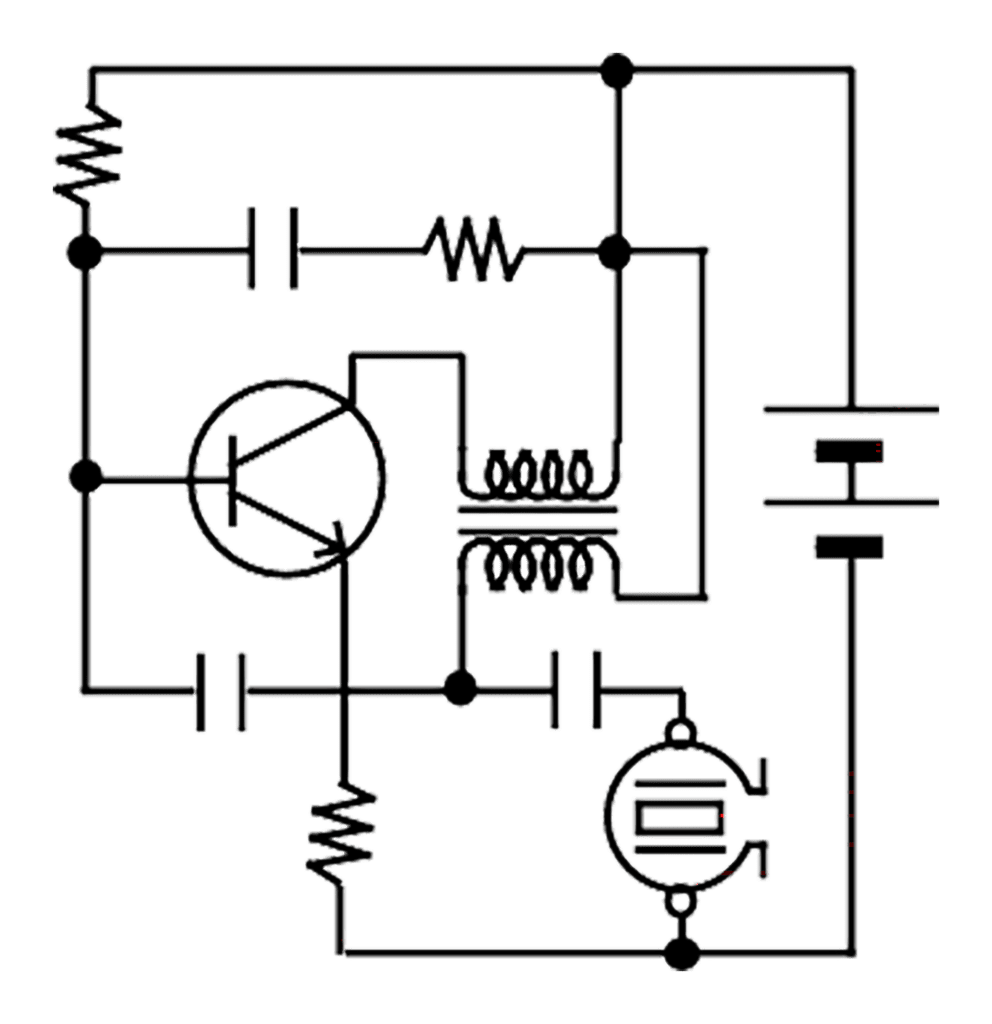

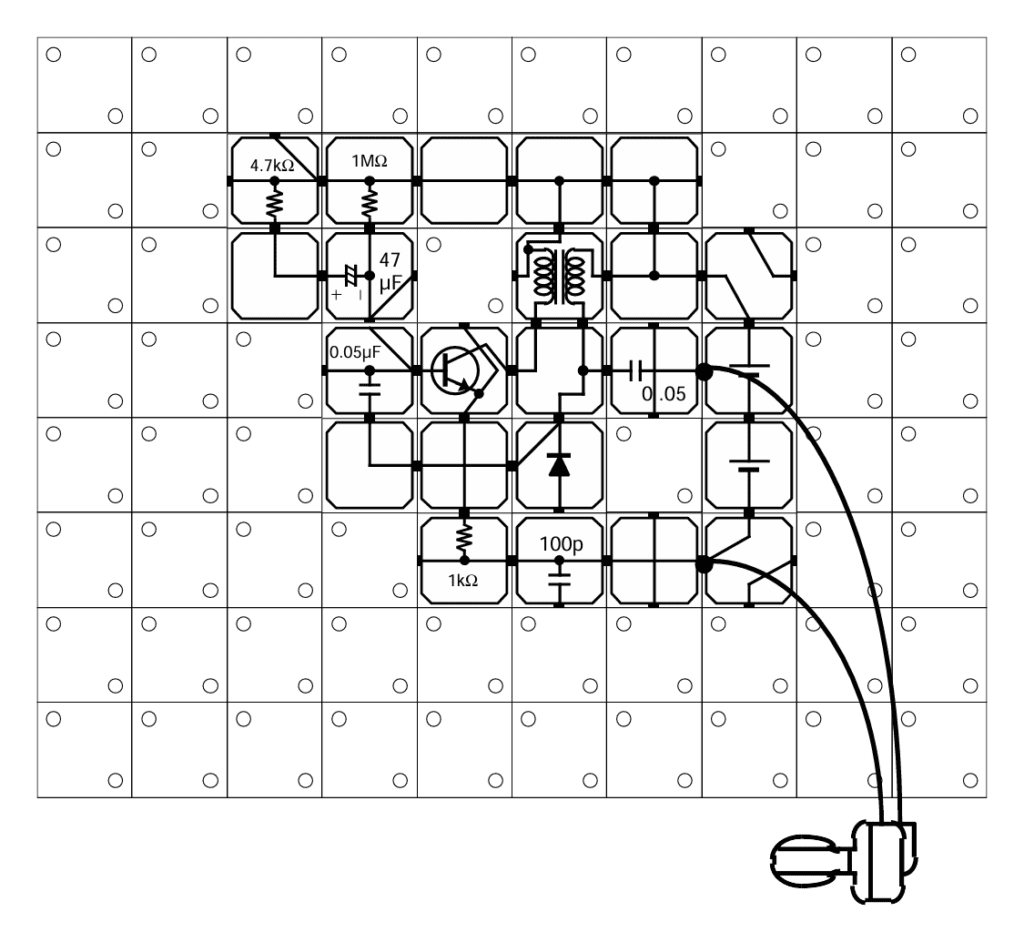

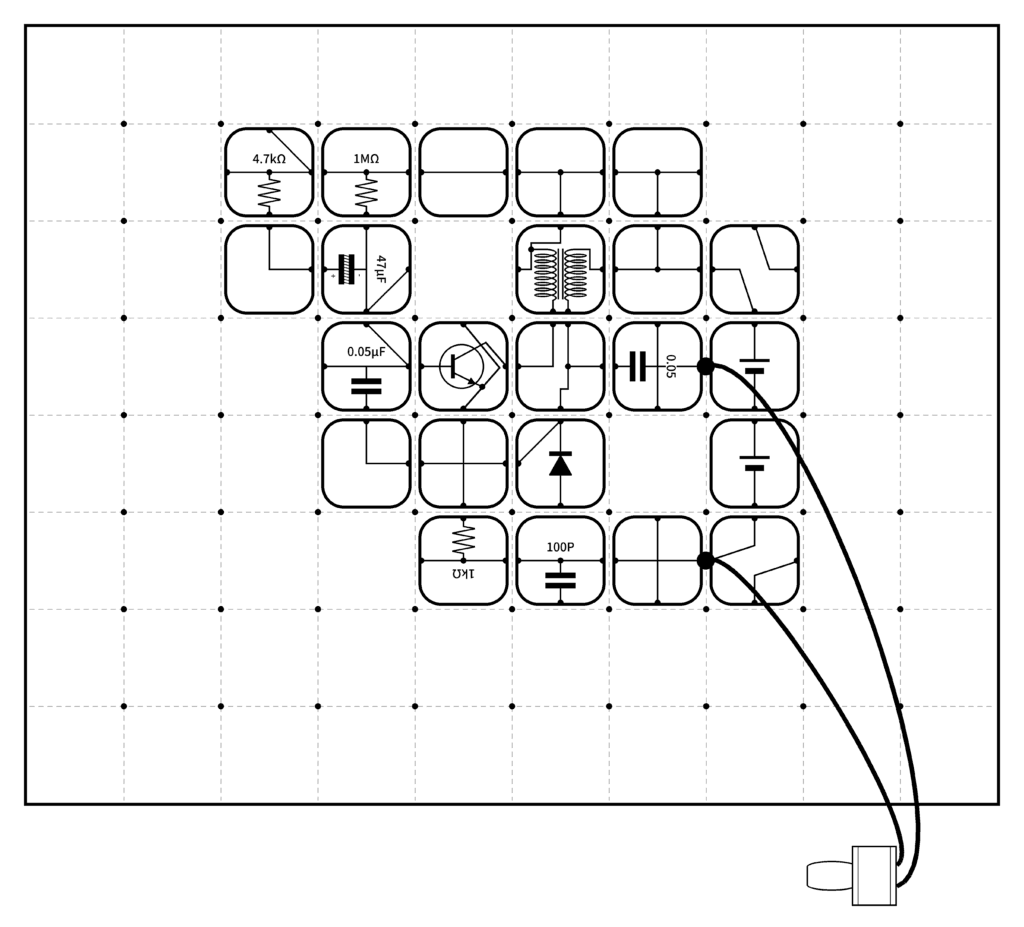

전자블록기기제조주식회사에서 제공하는 NT-55 카탈로그에 실려 있는 No.28 電子小鳥 (전자아기새) 회로에서 사용된 블록이 모두 EX-150에 포함된 블록으로만 구성된 것을 알 수 있습니다. 그래서 이 회로를 EX-150으로 재현해 보기로 했습니다.

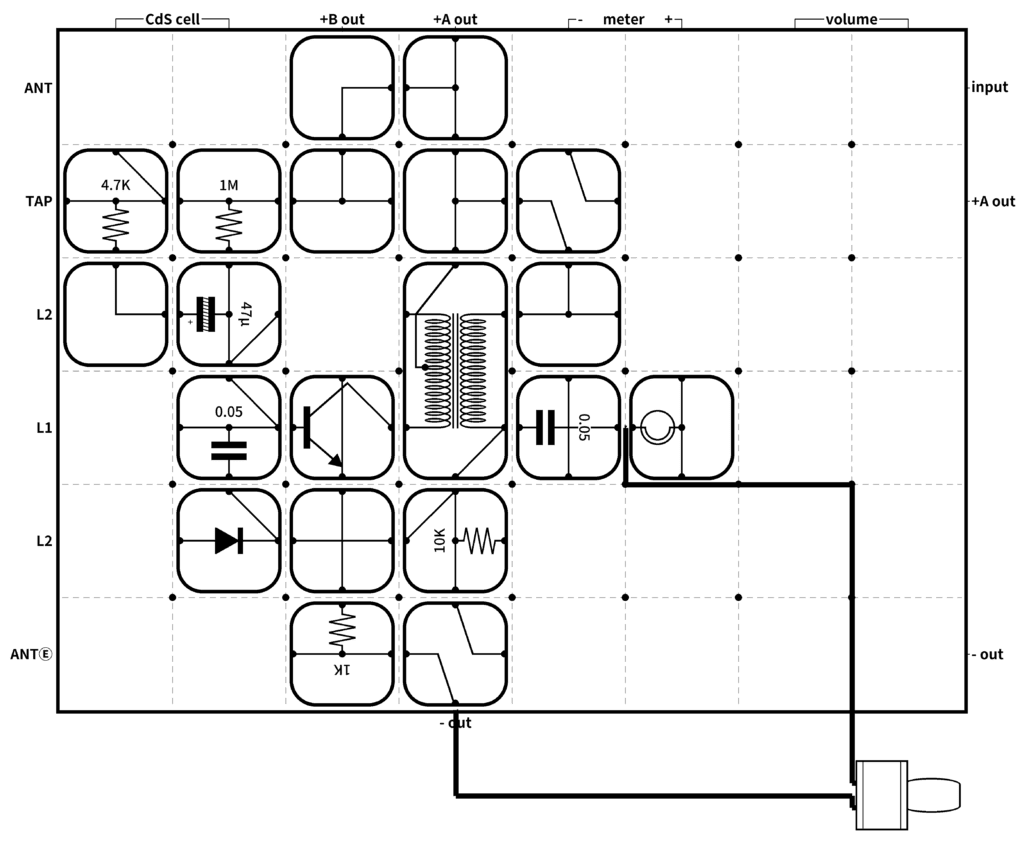

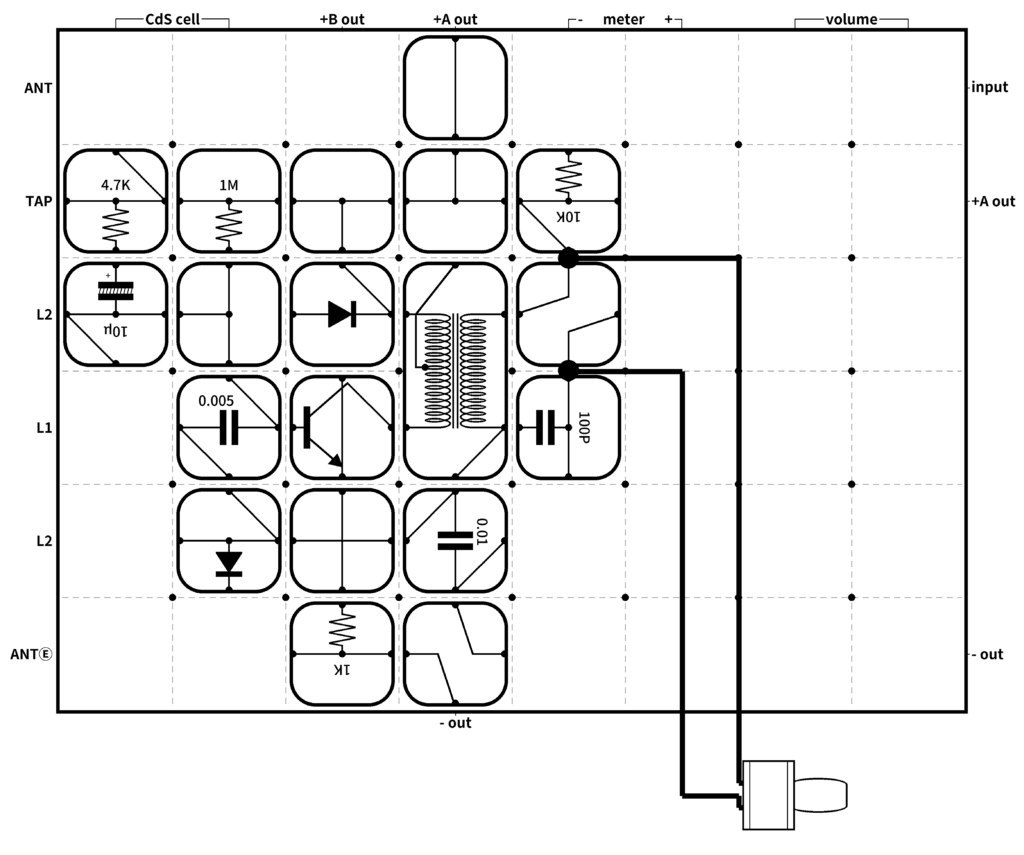

NT-55의 블록 스테이지의 크기는 10×8로 꽤 크지만 회로에서 실제로 블록이 차지하고 있는 영역은 6×5로 적기 때문에 8×6 크기의 EX-150으로도 충분히 구현이 가능합니다. 더군다나 별도의 전원 블록이 없어도 되며, 전원이 연결되는 루트만 EX-150의 +A OUT 단자와 GND 단자로 매칭해 주면 됩니다. 실제로 저 같은 전기회로에 대해서는 무지에 가까운 초보자도 EX-150을 꺼내 실제로 블록을 삽입해 가며 구성하는데 단 20분이면 충분했습니다. 이것이 바로 전자블록의 최대 장점이 아닐까 싶습니다. EX-150으로 구성한 결과는 다음과 같습니다.

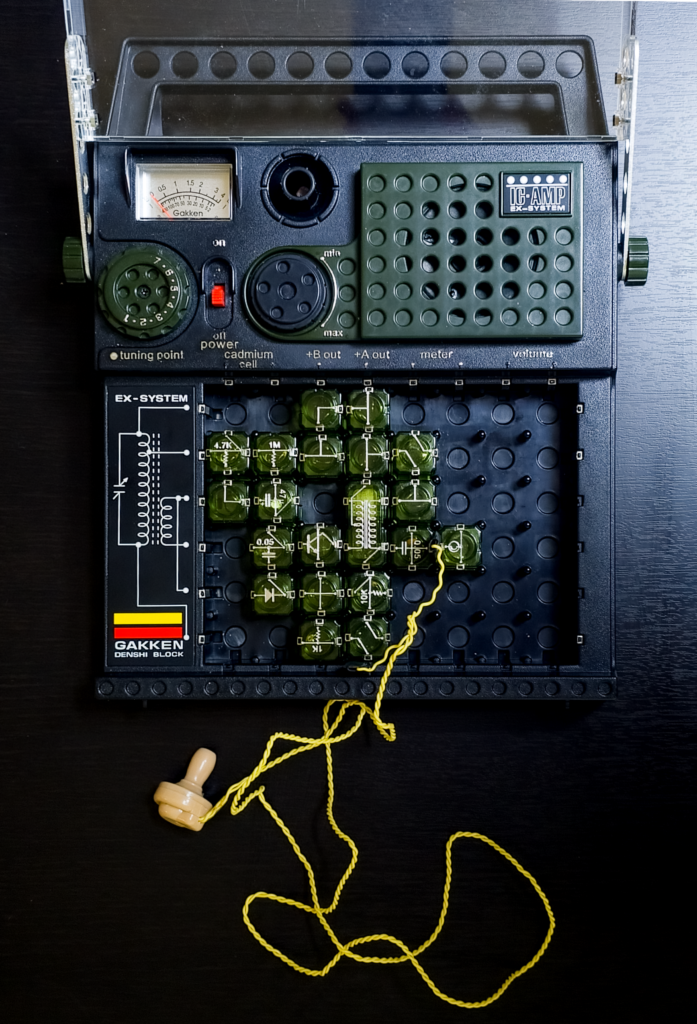

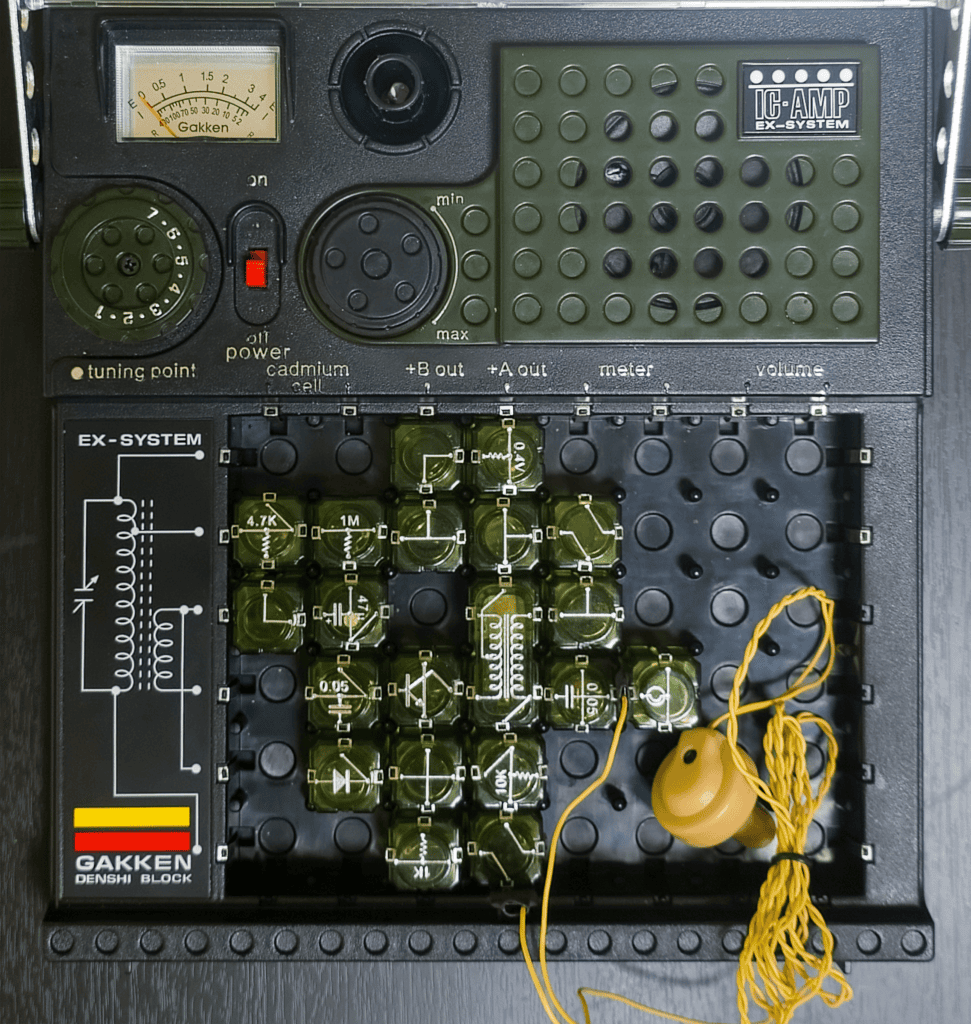

원본에서 사용되지 않았지만 새로 추가된 블록1이나 위치가 변경되어 있는 블록2들은 대부분 회로를 구성하는데 직접 참여하는 것이 아니라 리드(Lead) 블록으로서의 역할을 하고 있습니다. 아래 사진은 실제로 EX-150에서 회로를 구성한 것입니다.
이와 같이 NT-55의 회로를 EX-150을 비롯한 ST, FX에서 활용할 수도 있고, 반대로 기존 시리즈의 회로를 NT-55에서 구성할 수도 있을 것입니다. 앞으로 NT-55와 UP-23을 이용한 회로와 함께 호환 여부도 하나씩 살펴 보도록 하겠습니다.
회로 설명
지금까지의 발진 회로는 ‘삐이’ 같은 경보음이 나오는 것들이 대부분이었지만 콘텐서를 추가하고 발진 회로의 구성을 조금 변경하면 아기새가 지저귀는 것 같은 귀여운 소리를 낼 수 있습니다. 이와 같이 발진 회로를 사용하여 만들어 내는 여러 가지 소리를 전자 의성음이라고 합니다. 콘덴서나 저항의 값을 여러 가지로 바꾸면 음색이나 울음소리의 빠르기도 달라집니다.
주의: 큰 소리가 나는 경우가 있으므로, 회로 구성이 끝나면 전원을 먼저 넣고 이어폰을 사용해 주세요.
