여러 전자블록 제품의 회로집을 보다 보면 가끔 제목과 부제가 뒤집혀 인쇄되어 있거나 부품의 필름이 뒤집혀 인쇄되어 있는 등, 60~70년대의 인쇄 방식을 보여 주는 오류들이 발견되곤 합니다. 이러한 오류들 중에는 ST-155 제품처럼 제품에 별도의 정오표가 인쇄물 형태로 제공되는 경우도 있고, ‘갓켄 전자블록의 비밀(学研電子ブロックのひみつ)’의 제1쇄에 실려 있는 전자 반딧불이(電子ボタル) 회로처럼 인터넷을 통해 정정된 회로를 배포하는 경우도 있습니다.
그런데 전자블록 제품 자체가 워낙 오래된 제품들이다 보니 책자 형태의 회로집은 잘 보관되어 있는 편이지만, 인쇄물 형태로 제품에 포함되어 있던 정오표의 경우에는 같은 형태로 포함되어 있는 파츠 리스트(パーツ一覧表)나 추가 안내문과 함께 분실된 상태일 때가 많습니다. 특히 전자블록 ST-155의 정오표에 대해 전자블록기기제조주식회사의 대표인 오시카 씨와 이야기를 나누어 본 결과, 본사 창고에 있던 제품에서도 찾을 수 없었다고 합니다. 아무래도 1973년에 발매되어 3년만에 판매가 종료된 제품이다 보니 남아 있는 제품 수도 적을 뿐더러 너무 오래된 제품이라 그런 듯 합니다.
제가 보유하고 있는 ST-155에는 여러 장으로 구성된 정오표 중 마지막 장만 포함되어 있었기에, 처음에는 그것이 전부인 것으로 생각하고 있었습니다. 그런데 전체 회로도에 사용된 블록을 검증하면서 ST-155에 포함되어 있는 블록과 대조하다 보니 주어진 블록으로는 구성할 수 없는 회로가 꽤 많다는 것을 발견하게 되었습니다.

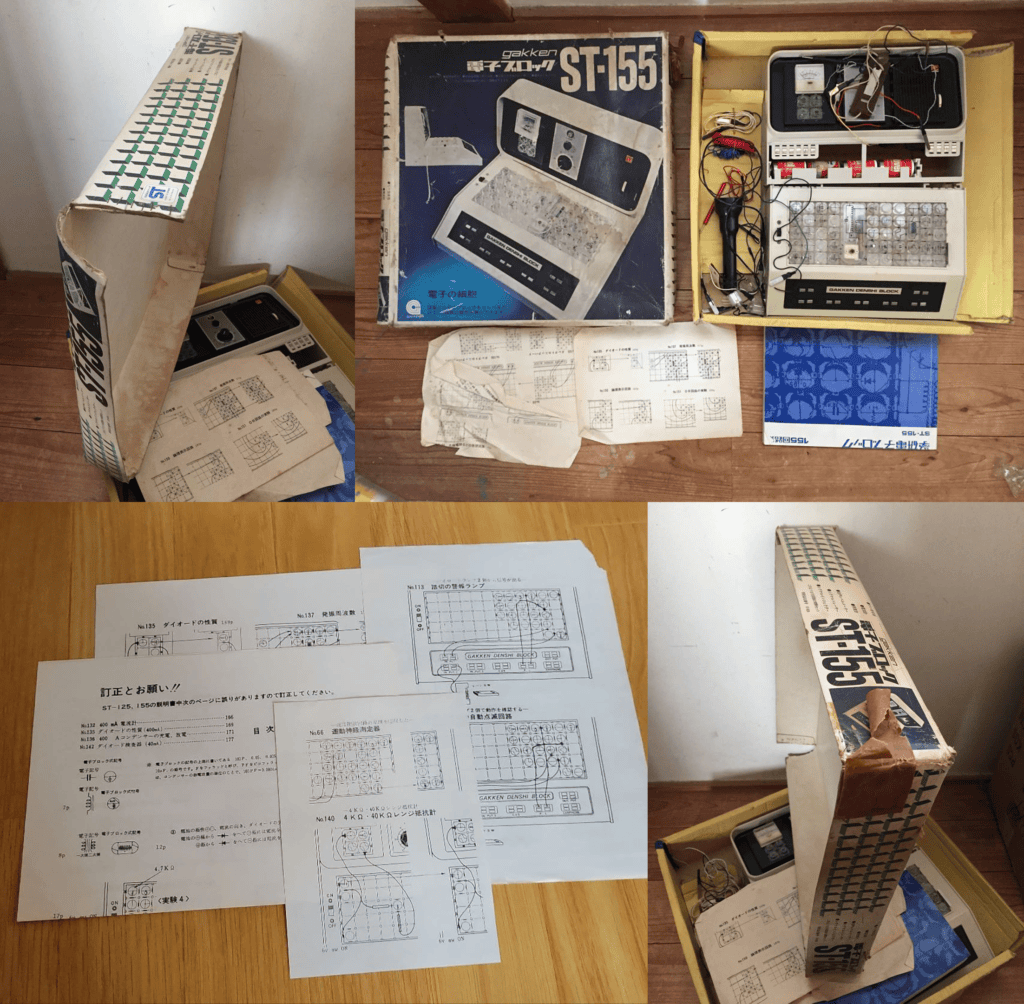

그렇게 궁금증만 키워 가던 차에 이전에 올라왔던 판매 글에 첨부된 사진에서 결정적으로 아래와 같이 여러 장으로 구성된 ‘정정과 부탁!!(訂正とお願い!!)’이라는 이름의 전자블록 ST-155 정오표 문서가 포함되어 있었다는 사실을 확인할 수 있었습니다.
그래서 이러한 문서가 있는지 갓켄과 전자블록기기제조주식회사 양쪽에 문의를 넣은 결과, 갓켄에서는 현재 해당 제품을 보유하고 있지 않아 확인이 어렵다1는 회신을 받았고, 오시카 씨로부터는 해당 문서는 발견하지 못했고 회로집만 보유하고 있다는 답변을 받았습니다.
그래서 일단 정확한 블록의 목록을 여러 사진을 통해 확정한 다음, 해당 블록을 이용해 회로집에서 제시한 회로와 동일한 블록 배치도를 구성하는 방법을 하나하나 확인하는 작업을 시작했습니다. 사진 상으로 확인 가능한 것들은 확정된 수정본으로 간주하고, 흐릿하거나 일부만 보이는 것들은 회로와 일일이 대조하면서 대체 가능한 블록을 확인했습니다.

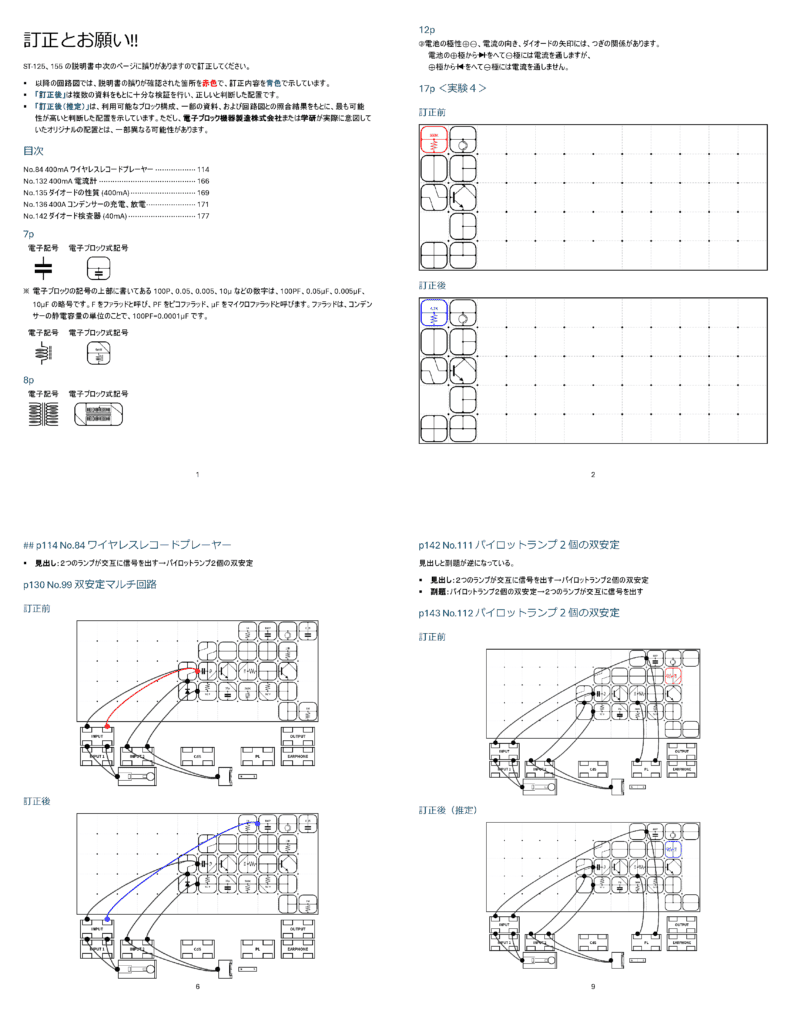

이와 같은 작업을 거쳐 작성한 문서는 다음과 같은 형태로 구성했습니다. 초판은 원본의 형태를 최대한 유지하는 한편, 전자블록기기제조주식회사에 검증을 요청하기 위해 일본어로 작성했으나, 실제 회로를 테스트하여 문제가 없는 것으로 확인되면 한국어와 영어로 번역해서 해당 언어의 회로집과 함께 공개할 예정입니다.
이 정오표에 포함된 블록 배치도를 작성하기 위해 전자블록 프로젝트 컴파일러의 당시 최신 버전인 1.3.0을 사용했으며, 이때 발견된 개선점을 반영하여 계속 개발하고 있습니다. (8월 7일 기준 최신 버전은 1.5.0)
오시카 씨에게는 전자블록 프로젝트 컴파일러의 존재와 제가 진행하고 있는 작업, 그리고 제가 보유하고 있는 제품들에 대해 알려드린 상태입니다. 보유하고 있는 제품들에 대해서는 조만간 사진을 정리하여 별도로 포스팅할 예정입니다.
일본어로 된 문서라도 관계없이 테스트해 보거나 읽어 보고 싶으신 분들은 아래 링크를 통해 정오표 초판을 다운로드하실 수 있습니다. 혹시 국내에 전자블록 ST-155와 이 문서를 함께 보관하고 계신 분이 계시다면 연락 주시면 감사하겠습니다.
- 갓켄이 EX-150을 복각하던 2000년 당시에도 EX-150 제품이 사내에 하나도 남아 있지 않아서 옥션에서 웃돈을 얹어 구입해 테스트했었기 때문에, 사실 ST-155가 남아 있었을 확률은 없었습니다. ↩︎
