이 글은 어른의 과학에 실린 특집기사인 ‘전자블록 mini로 놀았습니다 – 폭신반짝 핑크 래빗 (電子ブロックminiで遊びました – ふわぴかのピンクラビット)’을 번역한 것입니다.
전자블록 mini를 파티 같은 곳에 들고 갈 수 있는 커뮤니케이션 액세서리로 변신시켜 보았습니다. (자세한 내용은 ‘어른의 과학 매거진’ Vol.32의 16페이지를 참고하세요.)
Julie Watai
‘OTAKU 컬처’를 테마로 활동하는 사진작가. 그라비아 아이돌 ‘아마노 아이(天野あい)’는 ‘아이돌’이라는 콘텐츠를 위해 본인이 직접 프로듀스하는 동일 인물이다. 사진집 ‘Hardware Girls (はーどうぇあ・がーるず)’ (코노하나북스) 절찬 발매 중.
준비할 것
- 전자블록 mini 2개
- 빈 블록 16개
- 핑크색 고휘도 LED 15개
- 멜로디 IC
- 핑크색 퍼 (fur)
- 철사
- 어깨 벨트
제작 방법

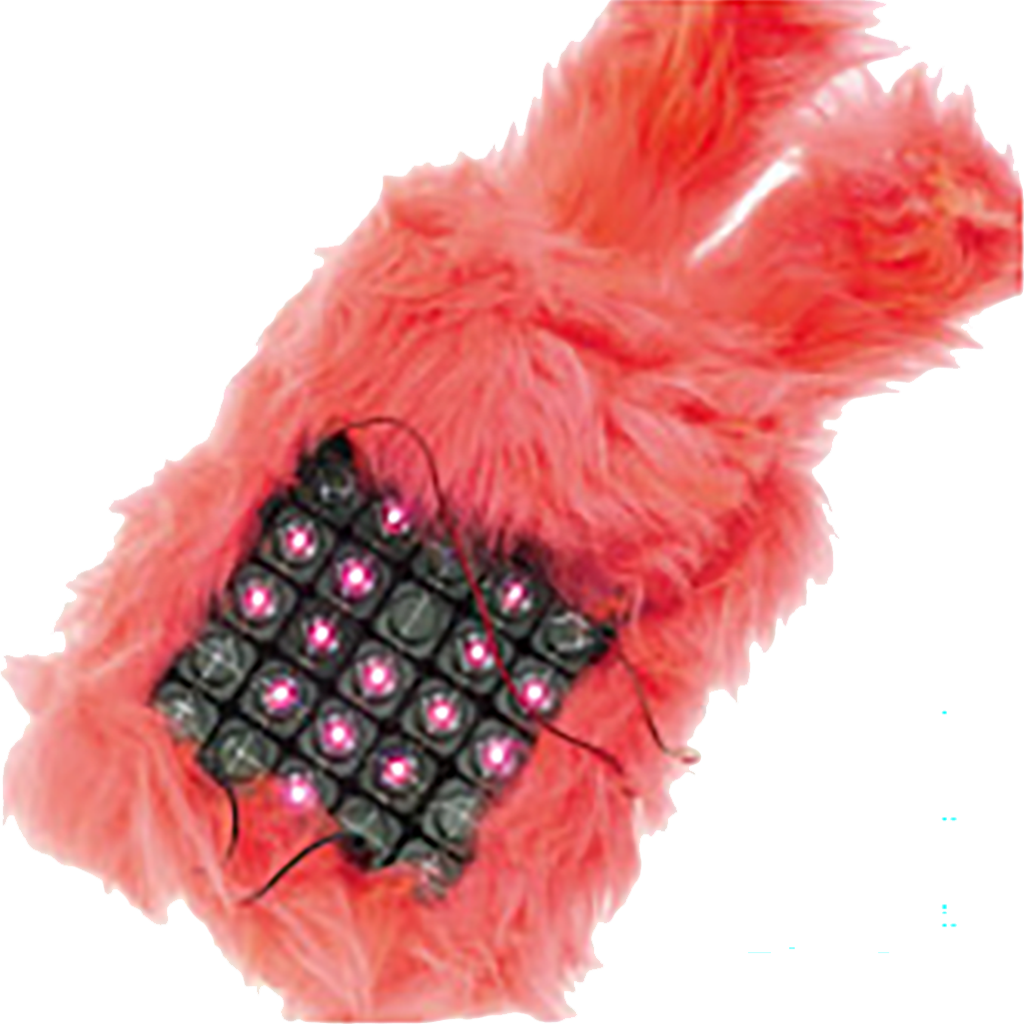

전자블록 mini 두 개를 등을 맞대도록 붙인 뒤, 핑크색 퍼로 만든 커버로 감쌉니다. 앞면에는 하트 모양으로 빛나는 LED 디스플레이를 구성하고 뒷면에는 멜로디 IC를 이용한 달링턴 러브 테스터 (전원이 연결되면 멜로디가 재생) 회로를 구성합니다. 각 회로의 제작 방법은 다음과 같습니다.

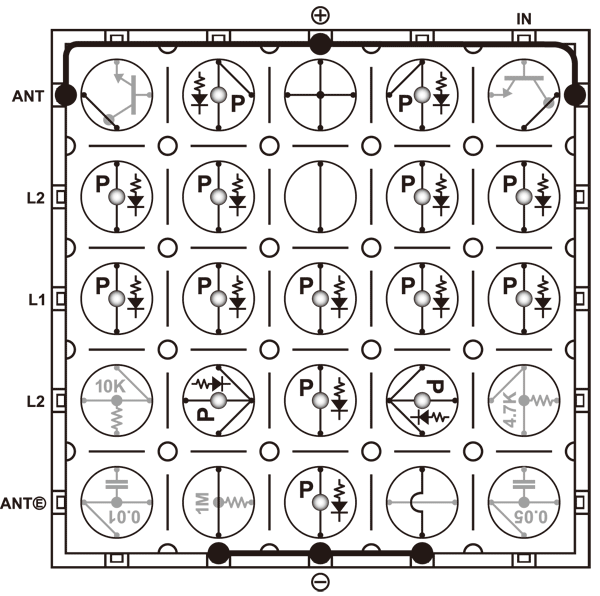

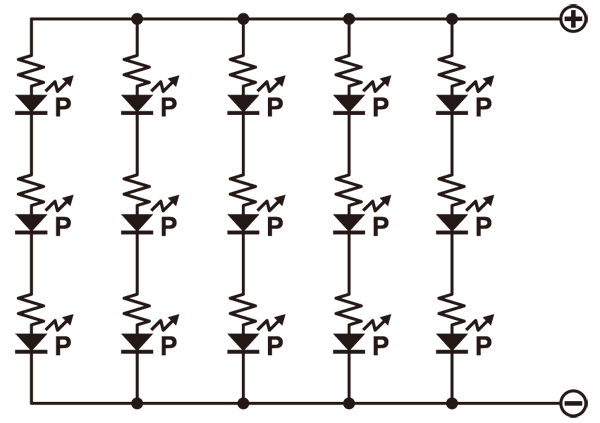

앞면 – 하트 모양으로 빛나는 LED 디스플레이
각 LED의 다리에 금속 단자를 각각 납땜합니다. 빈 블록 중앙에 지름 2mm의 구멍을 뚫습니다. 금속 단자를 부착한 LED를 블록에 조립합니다. (자세한 방법은 본지 25페이지를 참고하세요.) 배치도대로 블록을 배치하고 리드선을 연결합니다. 리드선 일부는 뒷면으로 돌려 회로도와 같이 전원부에 직접 연결하면 완성입니다. 스위치를 켜면 LED가 하트 모양으로 빛납니다.

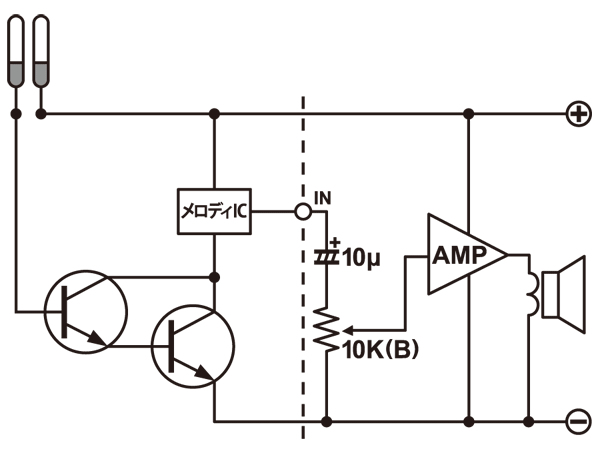

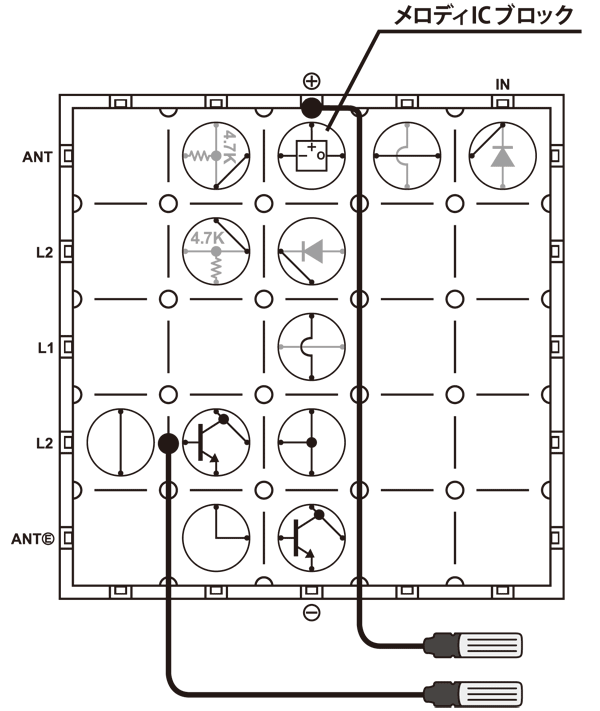

뒷면 – 멜로디 IC 달링턴 러브 테스터
멜로디 IC의 다리에 금속 단자를 납땜하여 빈 블록에 조립합니다. (자세한 방법은 본지 25페이지를 참고하세요.) 배치도대로 블록을 배치하고 리드선을 연결합니다.
<사용법> 기본적으로 두 사람이 함께 사용합니다. 한쪽 단자는 자신의 손에 들고 다른 쪽 단자는 상대방에게 들게 합니다. 그리고 서로 비어 있는 손의 검지를 가볍게 접촉하면 멜로디가 재생됩니다.
