전자블록은 주어진 블록의 종류와 개수 제한 안에서 가능한 한 많은 회로를 구성할 수 있도록 매뉴얼 형태로 회로집을 제공하고 있지만 그럼에도 불구하고 새로 구성해 볼 수 있는 회로가 여전히 적지 않습니다. 이 글에서는 EX-150 복각판에서 구성해 볼 수 있는 2석 리플렉스 + IC 앰프 라디오 회로를 살펴 보겠습니다.
‘전자블록 mini가 탄생하기까지‘라는 글에서 전자블록이라는 제품 자체가 탄생하게 된 계기가 트랜지스터(Transistor)의 등장과 대중화였다는 이야기를 했던 것처럼, 트랜지스터는 전자블록의 기반이 되는 부품 소자라고 할 수 있습니다. 전자블록이 2002년 복각된 이후 사용하고 있는 트랜지스터는 지금도 널리 사용되고 있는 2SC945와 2SC1815입니다.
1970년대에 발매된 ST 시리즈와 EX 시리즈의 초판에서는 2SC372가 사용되었고, 1980년대 초반에 발매된 FX 시리즈에서는 2SC828이 사용되었습니다. 이 중 2SC372는 초기형 트랜지스터로서 매우 이른 시기에 2SC828을 거쳐 2SC945, 2SC1815로 대체되어 왔습니다. 이와 같이 전자블록에 사용된 트랜지스터 부품 소자의 변화 흐름을 들여다 보면 전자 부품 소자가 어떤 흐름을 통해 발전해 왔는지 엿볼 수 있다는 점이 매우 흥미롭습니다.
| 항목 | 2SC372 | 2SC828 | 2SC945 | 2SC1815 |
|---|---|---|---|---|
| 시대 느낌 | 초기 | 중기 | 후기 범용 | 후기 고성능 |
| 대표 시기 | 60~70년대 초 | 70년대 | 70~90년대 | 80년대 이후 |
| 용도 | 초기 소신호 증폭 | 범용 증폭 | 범용 표준 | 저잡음/오디오 |
| 최대 Vceo | 약 25~30V | 약 25~30V | 50V | 50V |
| 최대 Ic | 약 50~100mA | 약 100mA | 100mA | 150mA |
| hFE 경향 | 낮고 편차 큼 | 중간 | 비교적 높음 | 높고 안정적 |
| 고주파 특성(ft) | 낮음 | 중간 | 비교적 양호 | 우수 |
| 내부 용량 | 큼 | 중간 | 작음 | 더 작음 |
| 잡음 특성 | 보통 | 양호 | 양호 | 매우 양호 |
| 회로 안정감 | 둔하고 안정적 | 밸런스형 | 민감도 증가 | 더 민감 |
| 재생 라디오 궁합 | 의외로 좋음 | 매우 좋음 | 대체 가능 | 경우 따라 과민 |
| 전자블록 느낌 | 초창기 감성 | 전성기 느낌 | 후기 보급형 | 복각/현대화 |
| 현재 입수성 | 거의 없음 | 희귀 | 아직 있음 | 매우 흔함 |
| 현대 대체 위치 | 역사적 부품 | 구형 범용 | 현역 대체 가능 | 현재 주력급 |
전자블록 ST/EX 시리즈에서 기본적으로 제공하는 회로집에 수록된 라디오 회로는 전부 1석 라디오로서 트랜지스터를 한 개만 사용합니다. 하지만 ST-100과 EX-100을 비롯한 상위 제품에는 트랜지스터가 2개(STR-C, STR-E) 이상 포함1되어 있으므로 이를 모두 활용하면 2석 라디오를 구성해 볼 수 있습니다.
2석 라디오 회로도 여러 방식으로 구성해 볼 수 있습니다만, 여기서는 YUKIKAZE님이 구성하신 ‘리플렉스 2석 + IC 앰프 라디오 (レフレックス2石+ICアンプラジオ) 회로’를 살펴보겠습니다.

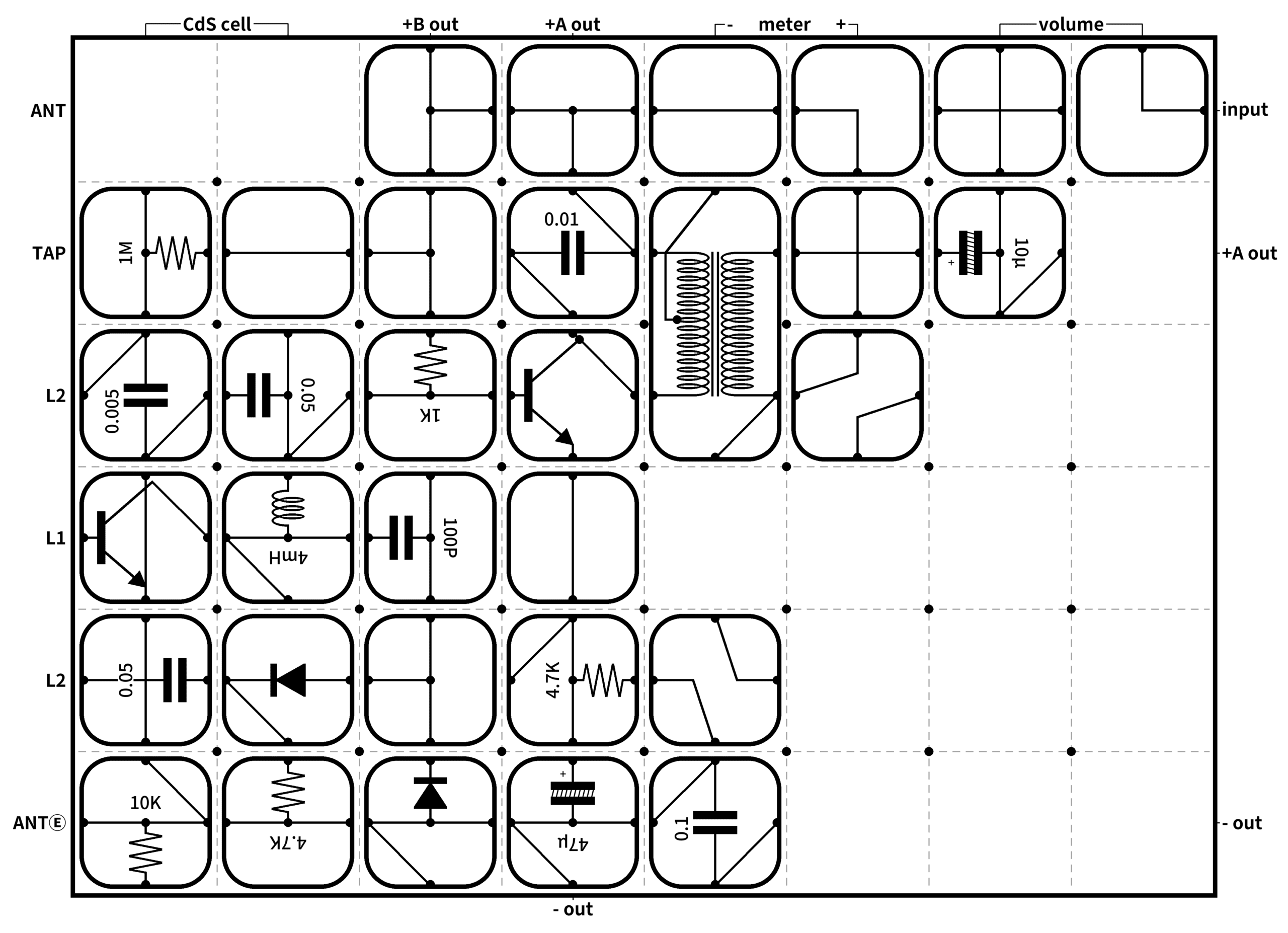

먼저 블록 배치도는 아래 그림과 같습니다.
회로도는 다음 그림과 같습니다. YUKIKAZE님의 설명에 따르면 이 회로는 No. 9 1석 리플렉스 라디오 (저항부하)에 트랜스부하 1석 앰프 회로를 연결한 회로입니다.
이 회로는 감도가 좋아지는 대신 발진(発振) 상태가 될 가능성이 있으므로 다이오드의 접지를 4.7KΩ 저항으로 처리하고 있습니다. 또한 이 회로는 EX-150 복각판에서 테스트한 것이기 때문에 트랜지스터 특성이 다른 EX-150 초판이나 EX-120, EX-100에서는 제대로 동작하지 않을 가능성도 있습니다.
EX-150에 실제 블록을 배치한 모습은 아래 사진과 같습니다.
- ST-125, ST-155에는
STR-C2개,STR-E1개로 모두 3개의 트랜지스터 블록이 포함되어 있습니다. ↩︎
