전자블록 FX 시리즈 (電子ブロックFXシリーズ)라는 글에서 FX 시리즈는 EX 시리즈와 마찬가지로 확장 파츠를 통해 업그레이드를 지원할 예정이었지만 실제로 구현되지는 않았다는 이야기를 한 적이 있습니다. 그래서 이 글에서는 실제로 확장 파츠를 이용해 업그레이드했을 때 어떤 모습이 되었을지 실제로 미터기를 추가해 보았습니다.

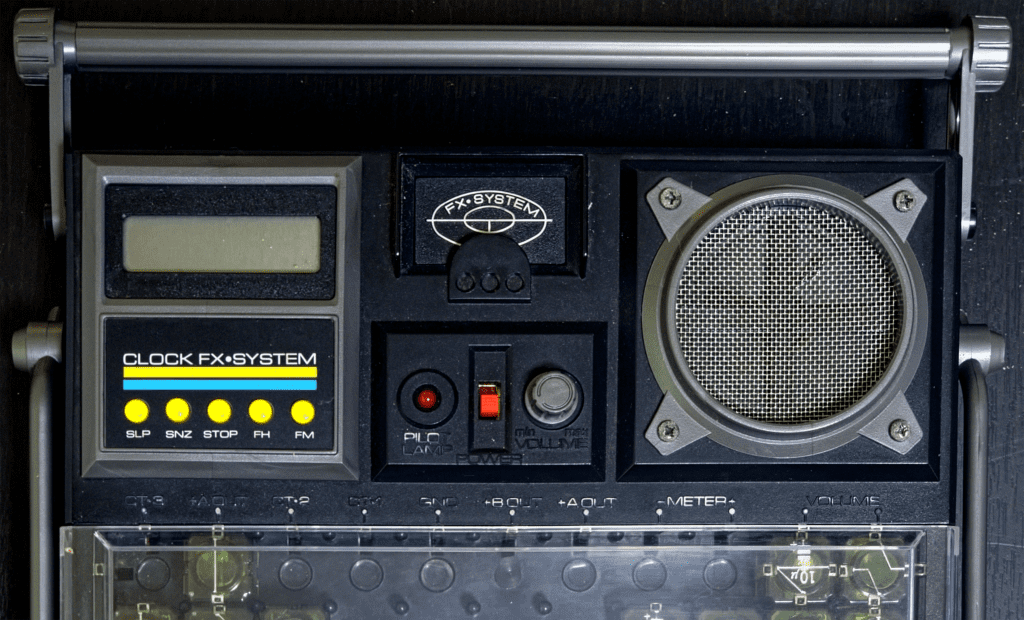

FX 시리즈를 가지고 계신 분들은 제품의 중앙 상단에 미터기가 들어갈 공간이 있다는 것을 눈치채셨을 겁니다. 그리고 실제로 블록 스테이지 상단의 +A OUT 접점과 VOLUME 접점의 사이에 METER 접점도 이미 준비되어 있다1는 것도 알 수 있습니다.

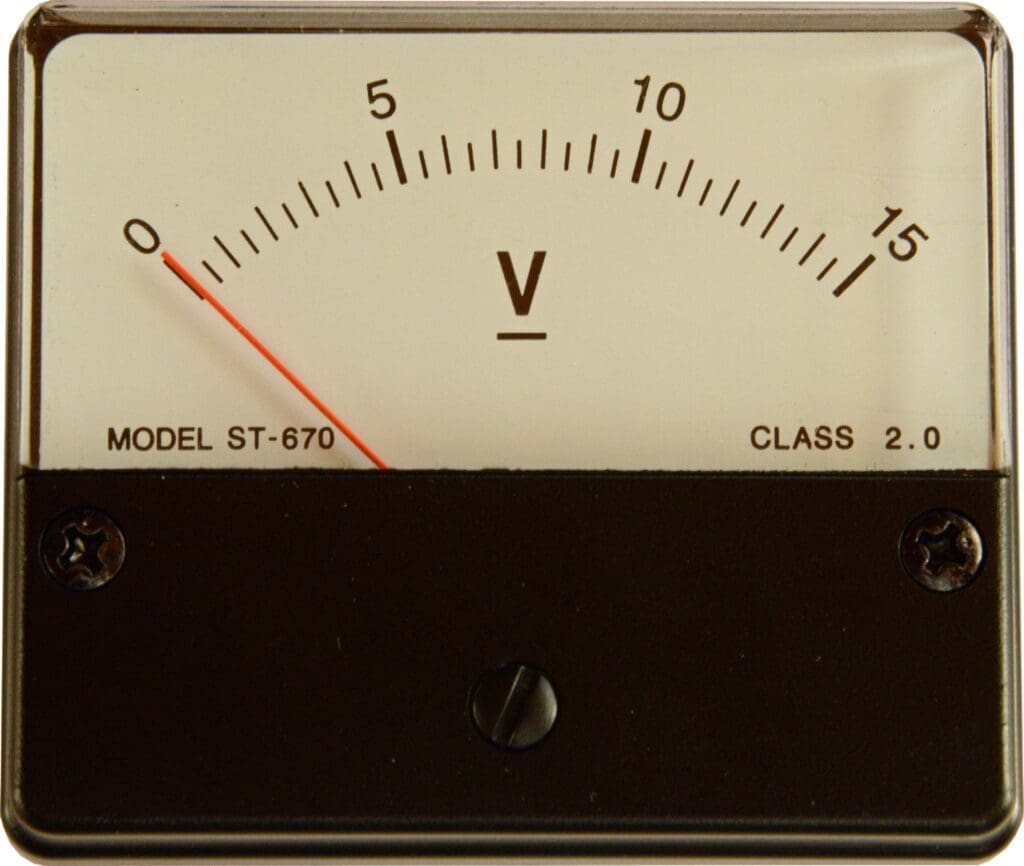

이제 미터기를 추가해 봅시다. 당연한 이야기지만 DC 회로를 구성하는 것이므로 DC 기반인 85C1 규격의 400μA 스케일 미터기를 사용해야 합니다. 이 규격의 미터기는 전기전자 부품의 판매 경로를 통해 구하는 방법도 있습니다만, 접점을 직접 제작하고 납땜해야 한다는 귀찮은 문제점이 남아 있습니다.

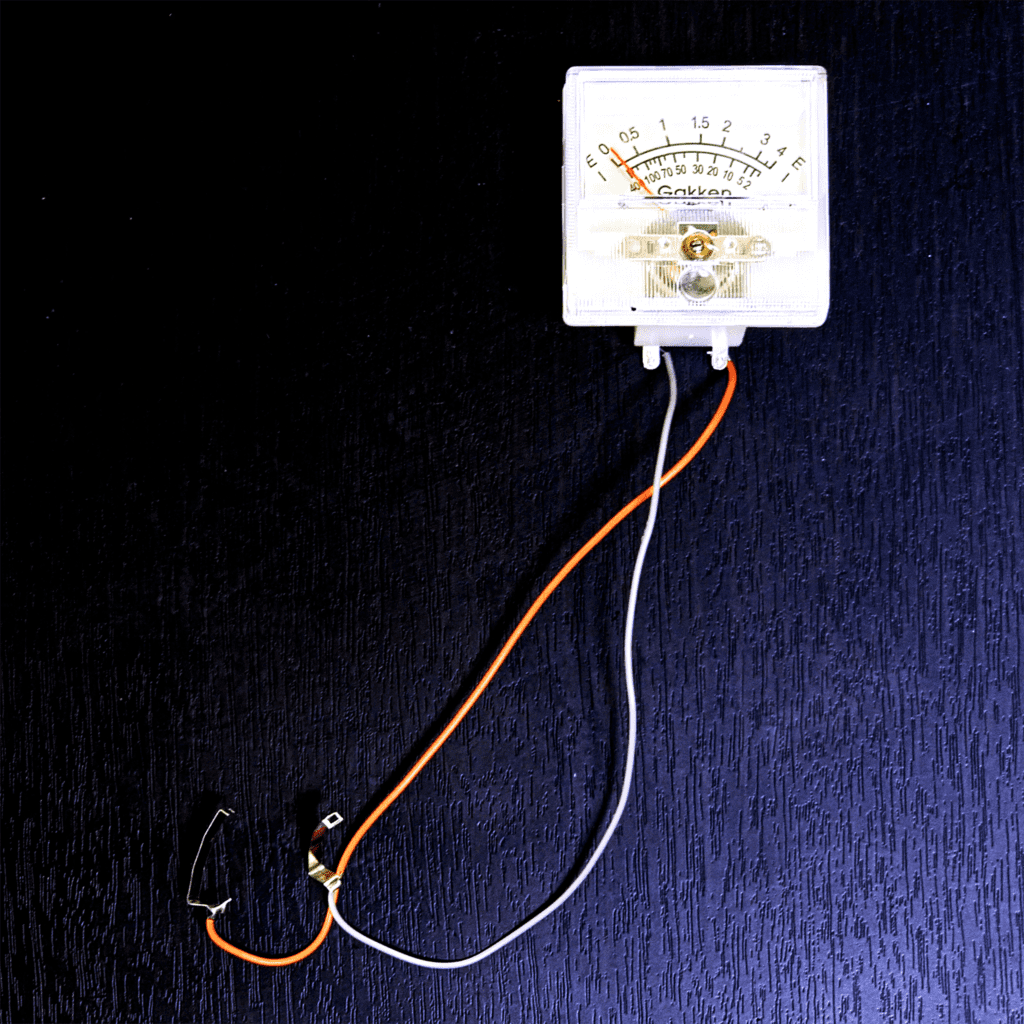

이러한 귀찮은 문제를 일거(一擧)애 해소할 수 있는 방법이 있는데 바로 전자블록 EX-E 파츠를 구하는 것입니다. 이 파츠에는 아래 사진과 같은 전용 DC 미터기가 포함되어 있을 뿐만 아니라 필요한 접점이 이미 연결되어 있기 때문에 별도의 추가 납땜 작업이 필요하지 않습니다. 따라서 분해 후, 기존의 커버를 분리하고 그 자리에 나사와 고정판으로 고정하기만 하면 작업을 완료할 수 있습니다.

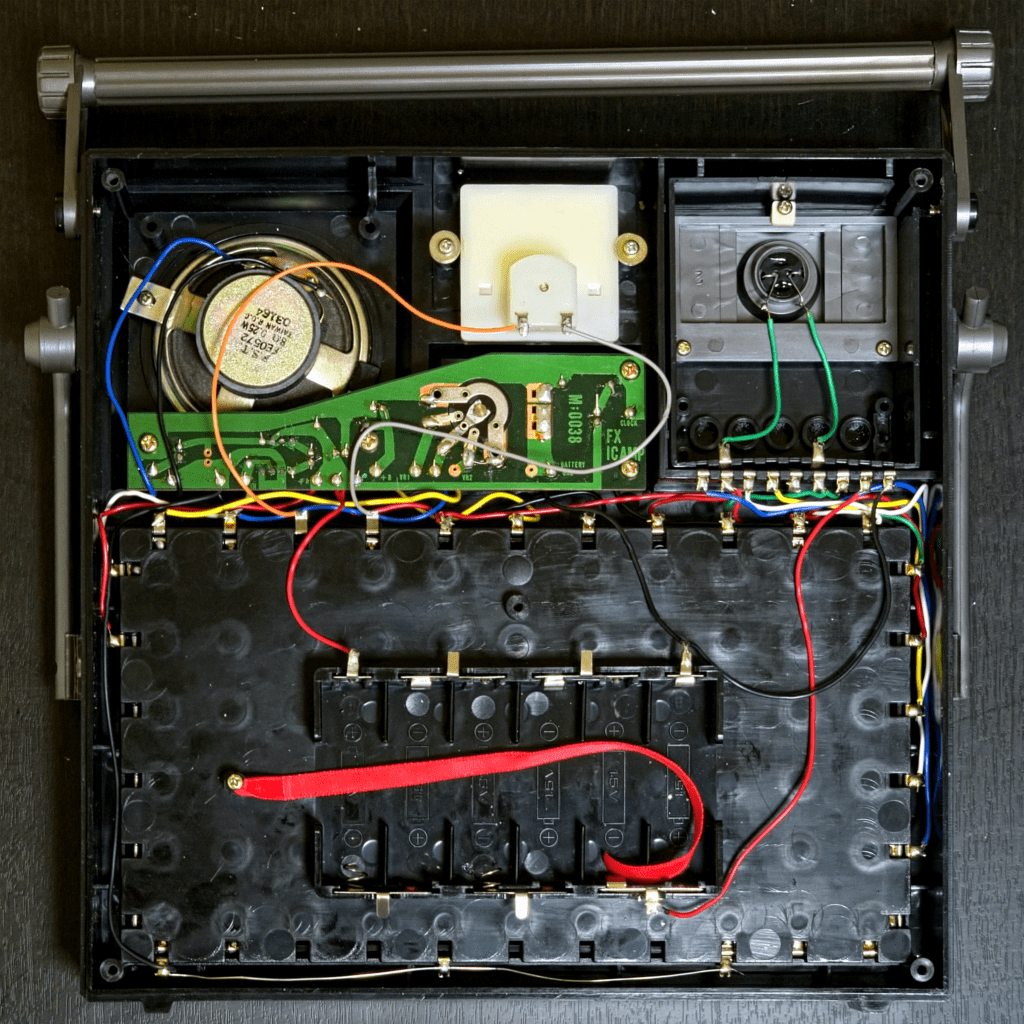

아래 사진은 위의 미터기를 FX-SYSTEM 내부에 설치한 직후의 모습입니다.

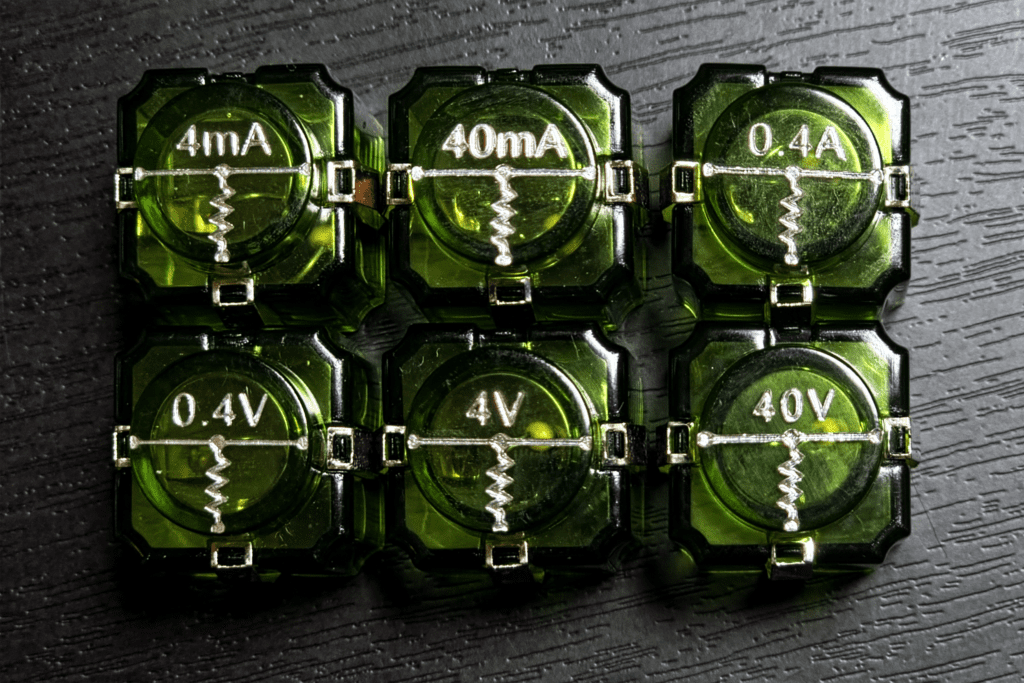

그런데 만약 여러분이 EX-150 (또는 상위 기종인 EX-181) 이나 ST-155를 보유하고 있지 않다면 EX-E 파츠를 반드시 입수해야 하는 중요한 이유가 하나 더 있습니다. FX 시리즈에는 아래 그림과 같은 미터기로 들어가는 전류를 보정하기 위한 RT 시리즈 저항 블록 세트가 포함되어 있지 않기 때문에, 따로 레진이나 3D 프린터를 이용해 블록 몸체를 제작하고, 저항 부품과 금속 패널을 이용해 부품 블록을 제작해야 합니다.
이 블록을 통해 미터기의 측정 범위를 제한하는 방식으로 다양한 전압/전류값에 대응할 수 있습니다.

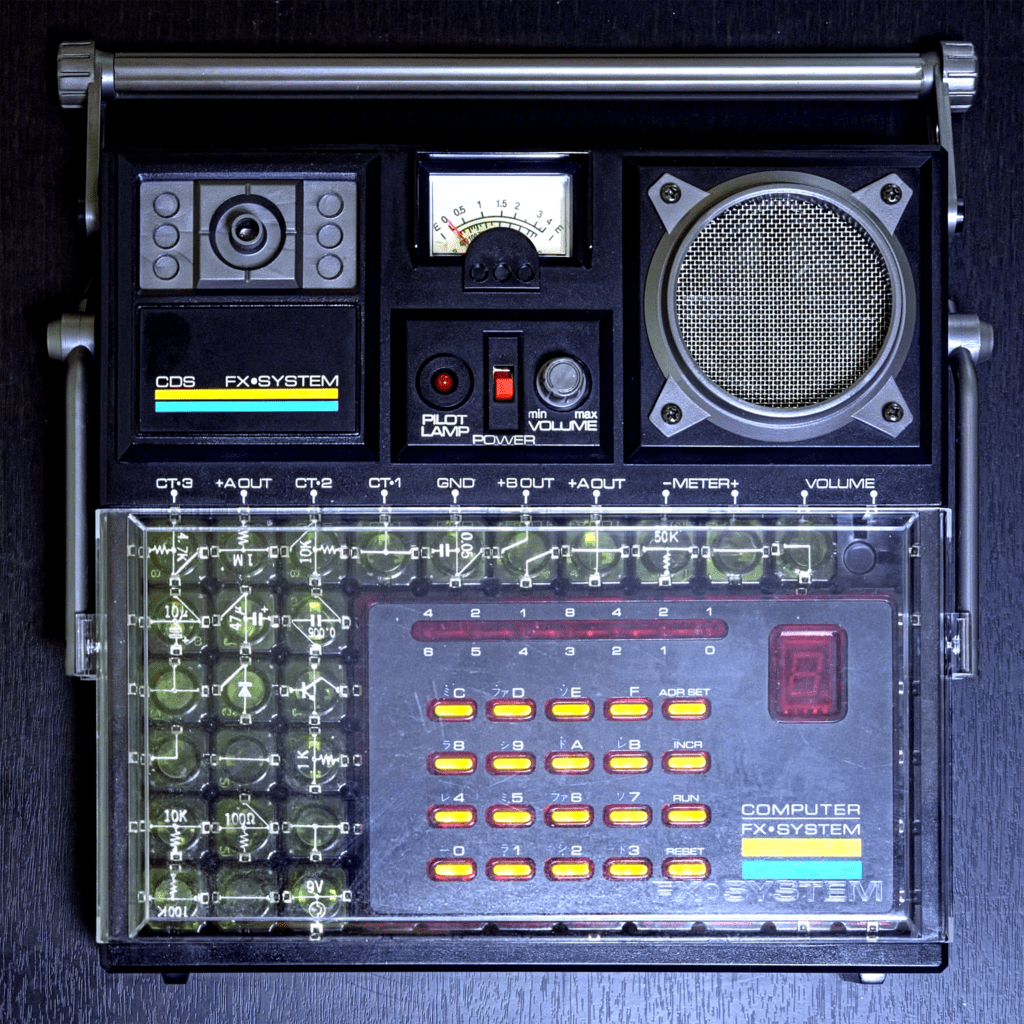

미터기를 장착한 결과는 위의 사진과 같습니다. FX 시리즈는 제조 후 최소 40년 이상이 지난 제품이기에 플라스틱이 열화되어 매우 쉽게 파손되거나 바스러집니다. 따라서 분해와 재조립 작업은 매우 신중하게 진행해야 합니다.
전자블록 FX 업그레이드 회로: 미터식 음량계
미터기를 장착했으니 실제로 회로를 구성해서 테스트해 보겠습니다. 이번에 테스트해 볼 회로는 EX-150의 No. 141 미터식 음량계(メーター式音量計, Volume Indicator with Meter)입니다.

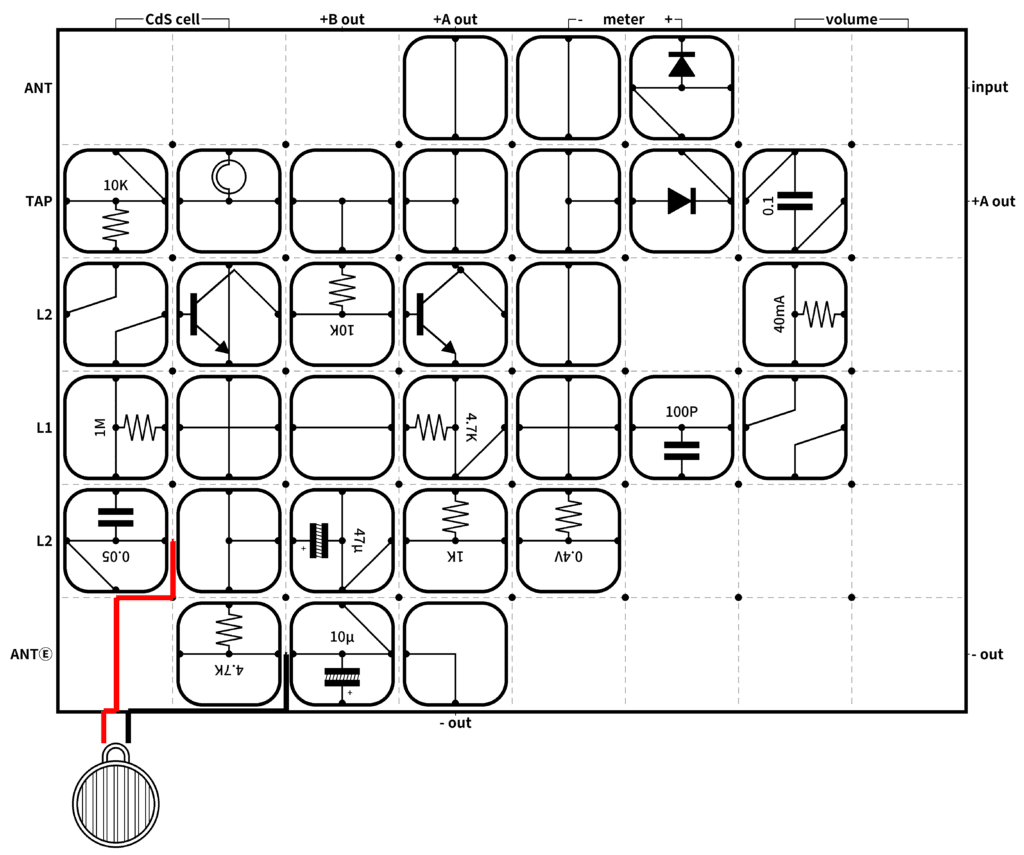

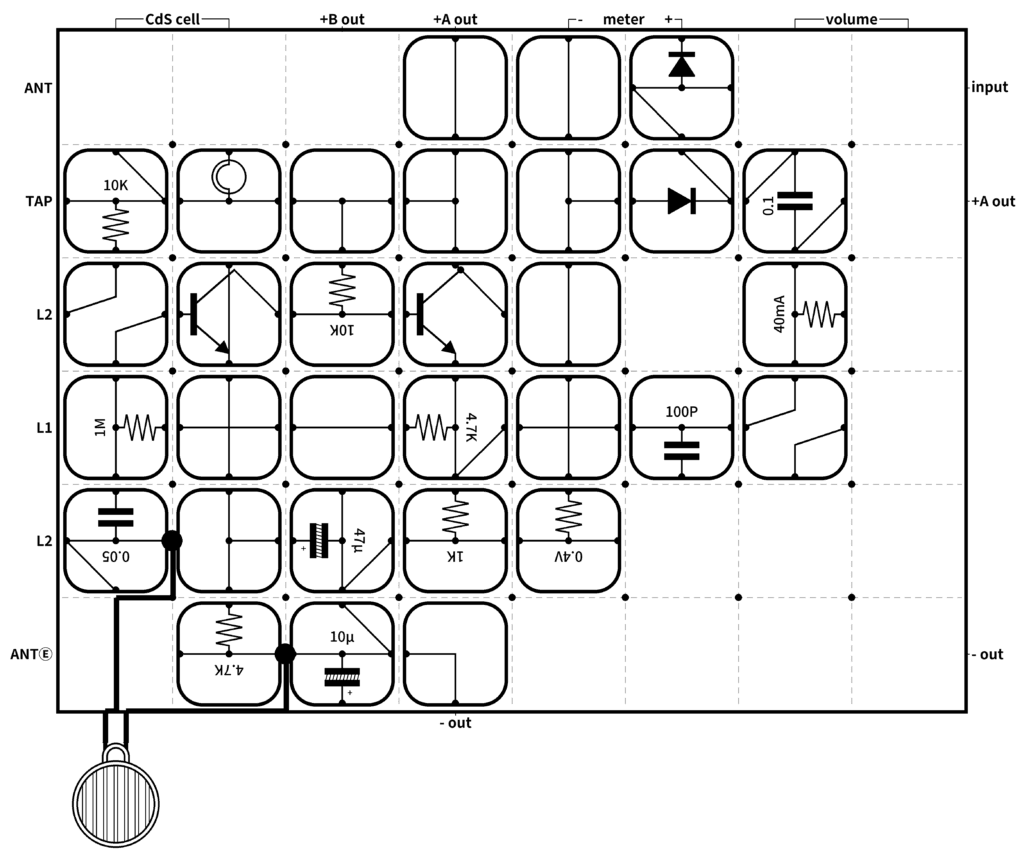

EX-150의 원본 회로 배치도는 다음 그림과 같습니다.

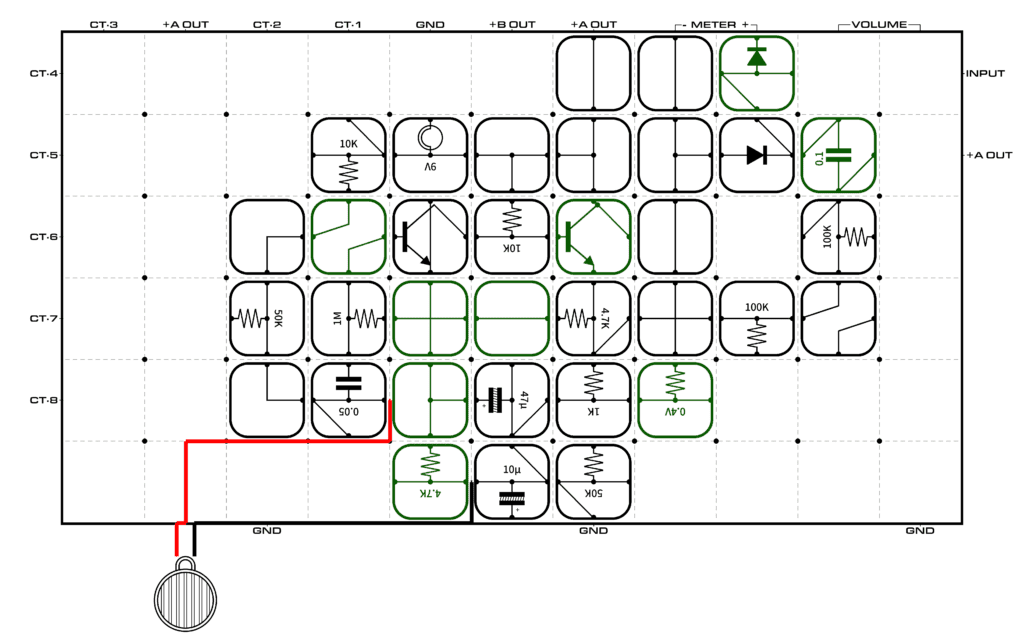

이제 이 회로를 FX-SYSTEM으로 옮겨 보겠습니다. 가급적이면 FX-SYSTEM의 블록으로 대체하되, 대체 불가능한 블록은 EX-150에서 가져왔습니다. EX 블록으로 대체된 블록은 녹색으로 표시되어 있습니다. ST-100이 있더라도 대체할 수 없는 미터기용 블록이 있기 때문에, 미터기를 활용하려면 반드시 EX-E 파츠 또는 EX-150이 필요합니다.
얼핏 보기에 EX의 회로가 안테나 코일과 연결된 것처럼 보이겠지만, 사실 코일과는 연결되어 있지 않으며, L1 접점으로 진입해 ANTⒺ 접점으로 나오는 용도로 활용되고 있습니다. 따라서 굳이 ST 시리즈의 S-ANT 블록을 사용할 필요 없이 리드선으로 연결해 주면 됩니다.
FX로 회로를 구성할 때 느끼는 점은 의도적으로 트랜지스터 블록과 다이오드 블록이 하나씩 누락되어 있고 리드 블록의 개수가 부족하다 보니 단독으로 회로를 구성하는 것은 쉽지 않다는 점입니다. 따라서 ST-100과 EX-150은 함께 사용할 필요가 있습니다.
- EX-150을 비롯한 EX 시리즈의 METER 접점이 있는 위치와 동일합니다. ↩︎
